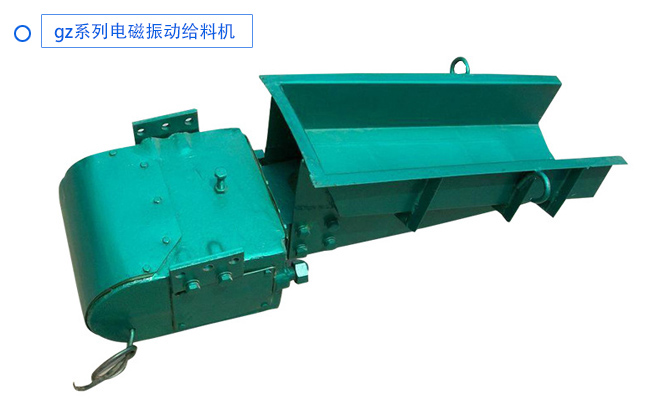

電磁振動給料機產品概述

電磁振動給料機--礦石

不銹鋼電磁振動給料機--化學纖維

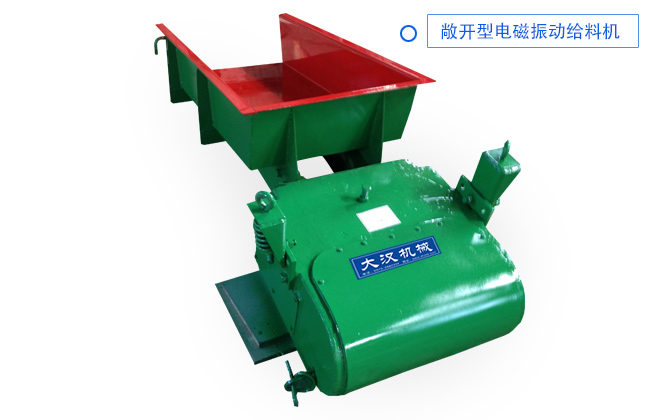

電磁振動給料機采用電磁激振器驅動，可以瞬時地改變和啟閉料流，所以給料量有較高的準確度，用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中。電磁振動給料機分敞開型和封閉型兩種，可根據生產要求為電磁振動給料機配置給料斗、輸送機。

電磁振動給料機是一種利用電磁力產生振動，從而將物料連續均勻地送入下一個工序的設備。用于輸送、給料各種顆粒狀、塊狀物料的設備，廣泛應用于礦山、冶金、煤炭、化工、建材等工業領域，為工業生產提供了高速、精準的物料輸送解決方案。

電磁振動給料機分類

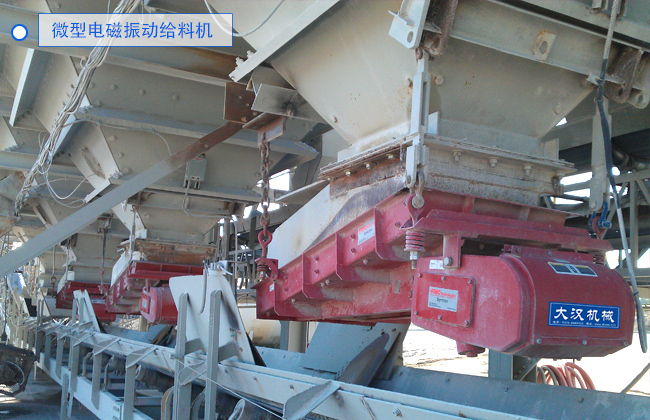

電磁振動給料機按材料又可劃分為：不銹鋼和碳鋼兩種；按大小有兩種：CZ標準型和CZV系列。其中標準型的設備安裝大多采用懸掛式的，個別是座式安裝；微型的都是采用座式設計的，很小的給料機可放在手上，大一點的多用在磁選機給料上，寬和長可在一定范圍內定做。

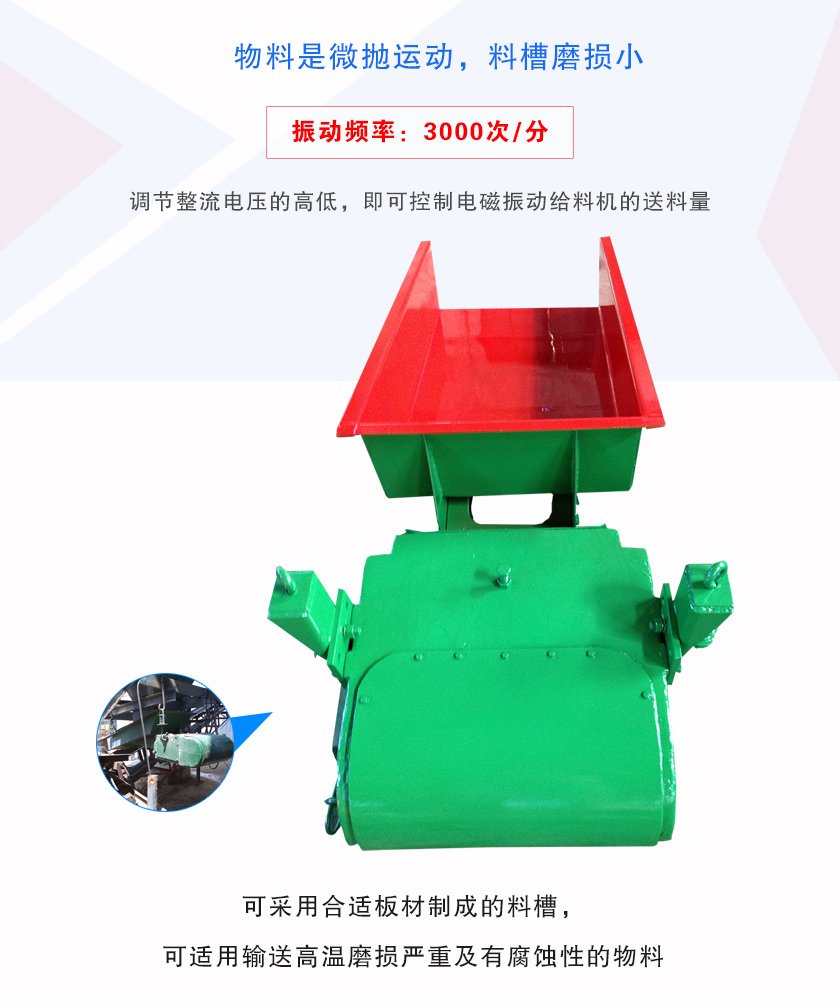

主要特點

電磁振動給料機利用其本身的特點，使其在各種工業領域中得到廣泛應用，成為許多行業中不可或缺的重要設備，為生產提供了快速、穩定的物料輸送解決方案。

1、振幅為1.5-3mm，振動頻率高，可達3000次/分。

2、可以瞬時地改變和啟閉料流，所以給料量有較高的準確度。

3、電磁振動給料機控制器采用了可控硅半波整流線路，因此在使用過程中可以通過調節可控硅開放角的辦法方便地無級調節給料量，并可以實現生產流程的集中控制和自動控制。

4、給料槽中的物料在給料過程中連續地被拋起，并按拋物線的軌跡向前進行跳躍運動，因此給料槽的磨損較小，設備更換費用低。

5、由于運用了機械振動學的共振原理，雙質體在低臨界近共振狀態下工作，因而消耗電能少。

電磁振動給料機結構

電磁振動給料機主要由槽體、電磁激振器和減振器三部分組成。

槽體1是給料機輸送物料的工作部件，形狀如畚箕，由3-5mm的鋼板焊接而成，根據需要也可用別的材料制造。由料倉卸下來的物料通過槽體輸送。

電磁激振器是給料機的動力源，主要由連接叉、電磁鐵、銜鐵、課題、板彈簧等組成。

減振器4由四個螺旋彈簧組成，其中兩個連在槽體上，另外兩個連在激振器上，從而可把整個振動給料機懸掛起來。

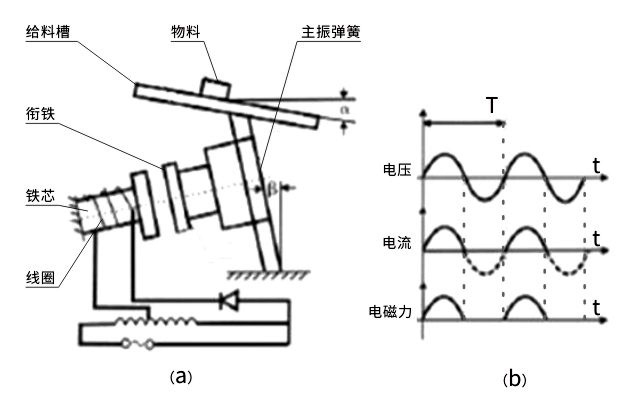

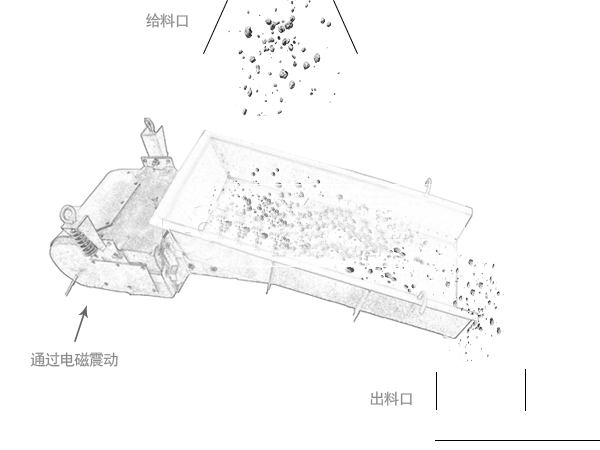

電磁振動給料機工作原理

GZ系列電磁振動給料機利用電磁激振器驅動槽體在一定的傾角下做往復振動，使物料沿槽體移動。物料置于由主振彈簧支撐的供料槽體上，銜鐵與槽體的主振彈簧連成一體，線圈纏繞在鐵芯上。半波整流后的單向脈動電流經過線圈中流過，因此，電磁鐵就產生了相應的脈沖電磁力。在交流電的正半周，脈動電流流過線圈，在鐵芯和銜鐵之間產生脈動電磁吸力，使槽體向后運動，激振器的主彈簧發生變形，儲存勢能；在負半周期內，線圈中無電流通過，電磁力消失，銜鐵在彈簧力的作用下與電磁鐵分開，使料槽向前運動，這樣料槽就以交流電源的頻率，連續地進行往復振動。

電磁振動給料機主要技術參數

技術參數對于選擇合適的電磁振動給料機非常重要，可以根據生產需求和物料特性來確定最適合的設備參數。具體的技術參數應當參考下方規格表。

類型	型號	生產率(t/h)		給料粒度mm	雙振幅mm	電壓(V)	電流(A)		功率(Kw)	配套控制箱
		水平	-10度				工作電流	表示電流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2	10	14	50			3.0	2.3	0.15
	GZ3	25	35	75			4.58	3.8	0.2
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5	100	140	150			12.7	10.6	0.65
	GZ6	150	210	200	1.5	380	16.4	13.3	1.2	XKZ-20G3
	GZ7	250	350	250			24.6	20	3
	GZ8	400	560	300			39.4	32	4
	GZ9	600	840	350			47.6	38.6	5.5	XKZ-200G3
	GZ10	750	1050	500			39.4*2	32*2	4*2	XKZS-200G3
	GZ11	1000	1400	500			47.6*2	38.6*2	5.5*2
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5S	100	140	150			12.7	10.6	0.65
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3
	GZ7S	250	350	250			24.6	0	3	XKZ-100G3
	GZ8S	400	560	300			39.4	32	4
封閉型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2F	8	11.2	40			3	2.3	0.15
	GZ3F	20	28	60			4.58	3.8	0.2
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2
	GZ5F	80	112	80			12.7	10.6	0.65
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3
輕槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3
	GZ7Q	250	350	300			24.6	20	3	XKZ-100G3
	GZ8Q	400	560	350			39.4	32	4	XKZ-100G3
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ7P	75	105			380	16.4	13.3	1.5	XKZ-20G3
	GZ7P	158	175				24.6	20	3	XKZ-100G3
寬槽型	GZ5K1		240	100	1.5	220	12.7*2	10.6*2	0.65*2	XKZ-20G2
	GZ5K2		240
	GZ5K3		270
	GZ5K4		300
圓管型	GZ1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2G	4		50			3.0	2.3	0.15	XKZ-5G2
	GZ3G	10		60			4.58	3.8	0.2	XKZ-5G2
	GZ4G	20		70			8.4	7	0.45	XKZ-20G2
	GZ5G	40		80			12.7	10.6	0.65	XKZ-20G2
特大型	GZ11-T		100物料為煤比重0.85	300	1.5	380	47.6*2	38.6*2	5.5*2	SZK.00

產品用途

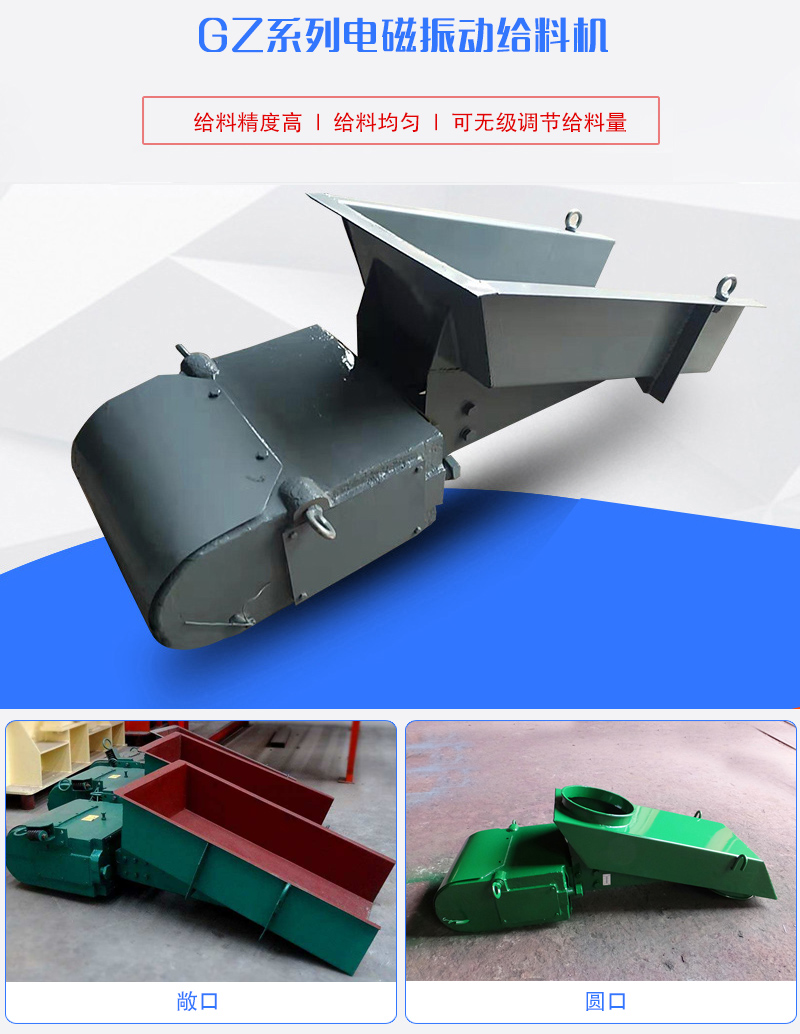

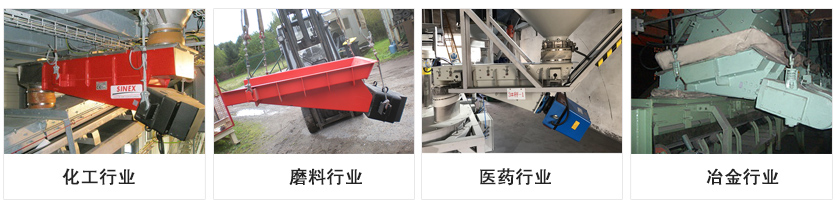

GZ系列電磁振動給料機廣泛應用于：礦山、冶金、煤炭、建材、輕工、電力、機械、糧食等行業中，用于把塊狀、顆粒狀及粉狀物料從料倉或漏斗中均勻連續或定量的給到受料裝置中去。例如，與帶式輸送機、斗式提升機、篩分設備、粉碎設備、研磨設備、擠壓設備等配套使用；也可用于自動控制流程中，實行生產流程的自動化。

化工行業：塑料顆粒、橡膠粉、PVC顆粒

磨料行業：石英砂、鋯剛玉、碳化硅

醫藥行業：藥片、醫藥粉、醫藥顆粒

食品行業：冰糖、薯片、可可豆

電磁給料機是通用設備，根據不同行業，執行標準不同，例如：食品、醫藥衛生標準，可量身定制。

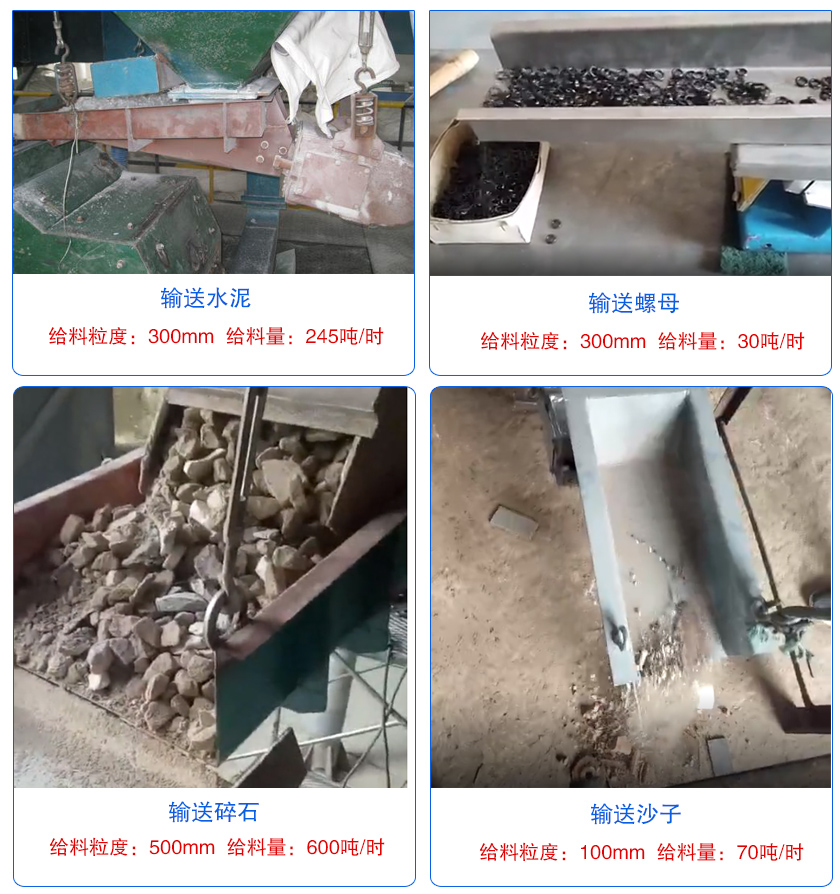

客戶案例

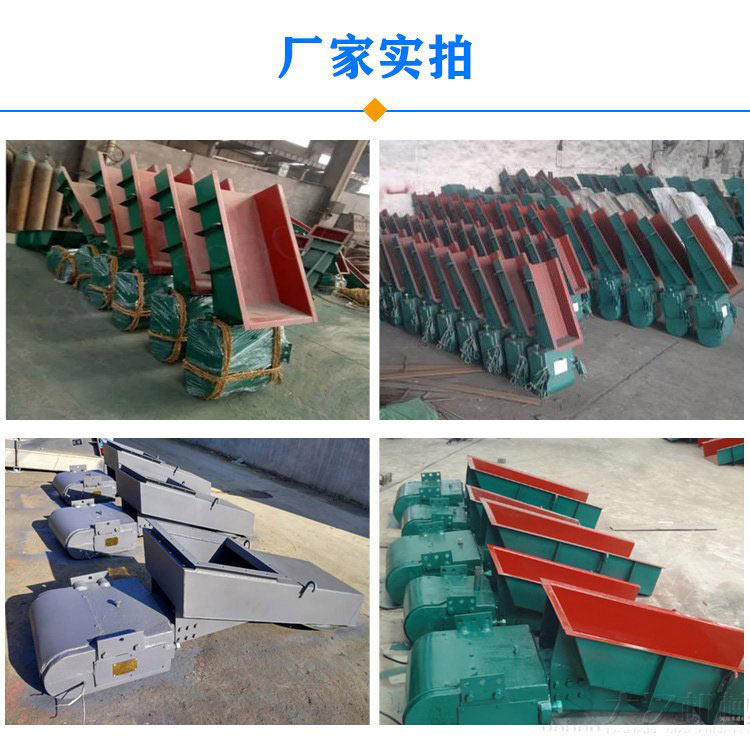

電磁振動給料機生產廠家

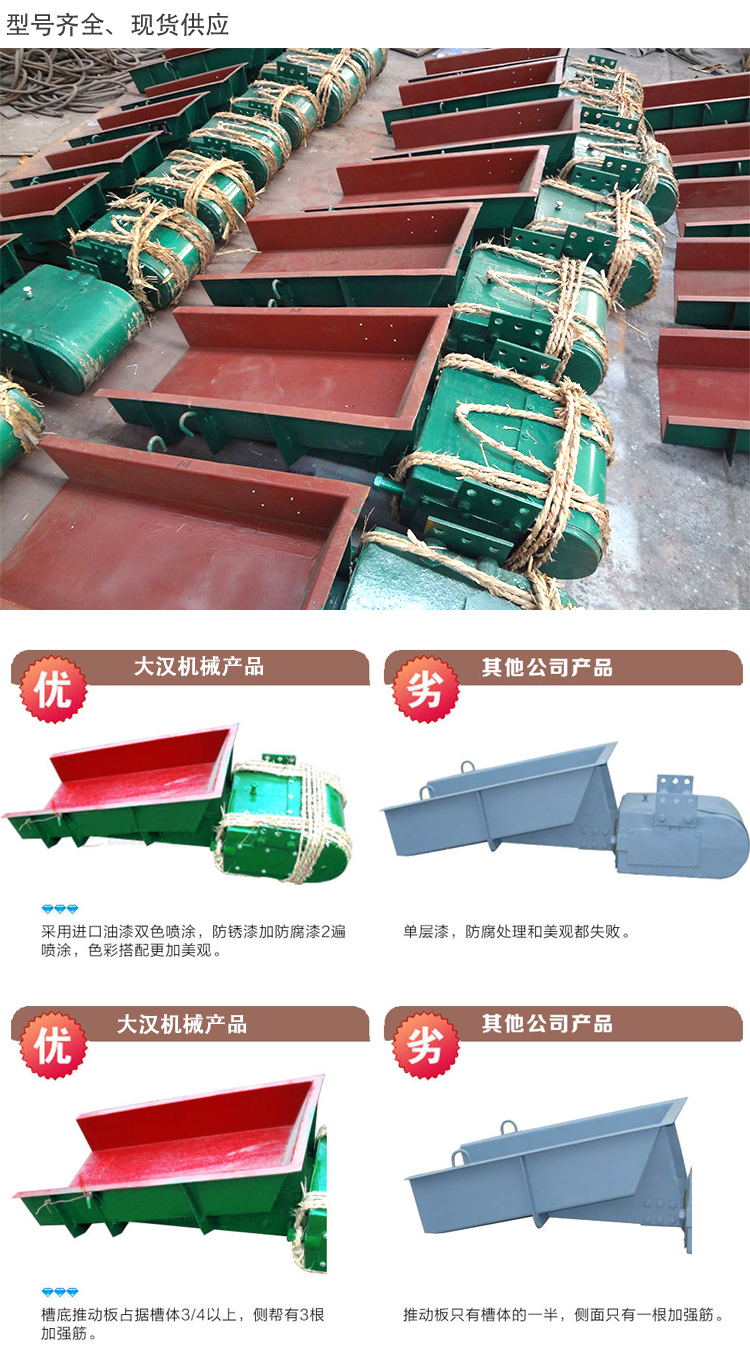

電磁振動給料機是配料生產線上的設備之一，其質量好、結構簡、壽命長、耗能低、效率高，在作業中能更均勻、連續的對設備進行給料，常規殼體鑄鐵材質，可以定做（碳鋼、不銹鋼），耐磨、耐高溫、耐腐蝕、壽命長、合理按工況選型設計、不卡料、下料勻、按尺寸定做。

電磁振動給料機選型注意事項

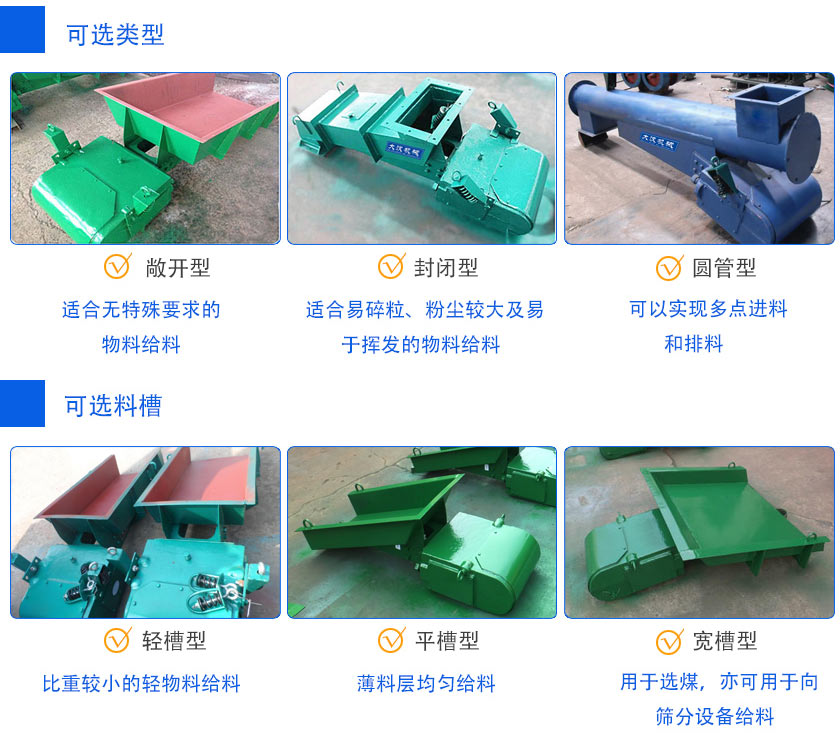

1、主機選型

類型	生產率計算容量（t/m3）	用途
基本型	1.6	無特殊要求的物料給料	立即咨詢
上振型	1.6	配置空間不夠的情況下安裝使用，其他與基本型相同

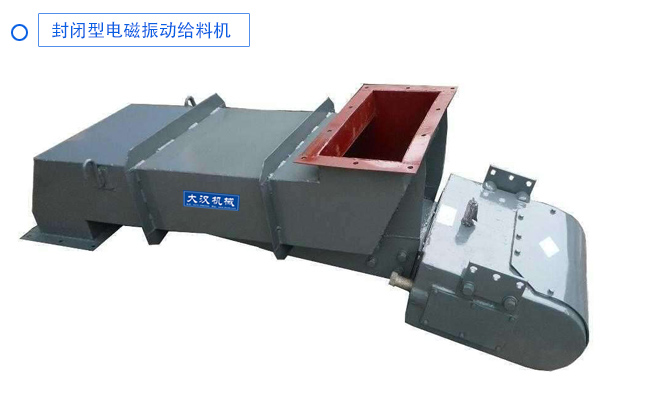

封閉型	1.6	易碎顆粒，粉塵較大及揮發性物料給料
輕槽型	1.0	比重較小的輕物料給料
平槽型	安配煤條件給出	薄料層均勻給料
寬槽型	安配煤條件給出	主要用于選煤，可用于向篩分設備給料

實際容重大于或小于上述計算容重時，生產率按實際物料容重進行換算。對于粒度小于1mm的物料，輸送速度下降，含水量大于10%的潮濕粘性物不能正常輸送。料層厚度超過一事實上值，會妨礙正常給料，推薦料層厚度H=(1/3～1/4)槽高。對有特殊要求、特殊規格的產品，我公司可專門設計制造。

2、配套控制箱

GZ系列電磁振動給料機配套控制箱具有手動控制和自動控制兩種功能。自動控制信號為0～5V或～20mA?？刂葡浠倦娐凡捎孟冗M的移相觸發器控制固態繼電器作為主回路整流控制原件，可靠性好、壽命長，是一種新型控制電路?？刂葡浞譃閽焓脚c臺式兩種，訂貨時請注明。

3、生產率的調節

（1）調節給料機的振幅，在額定振幅范圍內，通過旋轉控制箱電位器旋鈕或輸入自動控制信號可以直接調節振幅，從而可以無級地調節給料機的生產率。

（2）調節料倉閘門的開度，改變料層厚度，也可以達到調節給料機生產率的目的。
