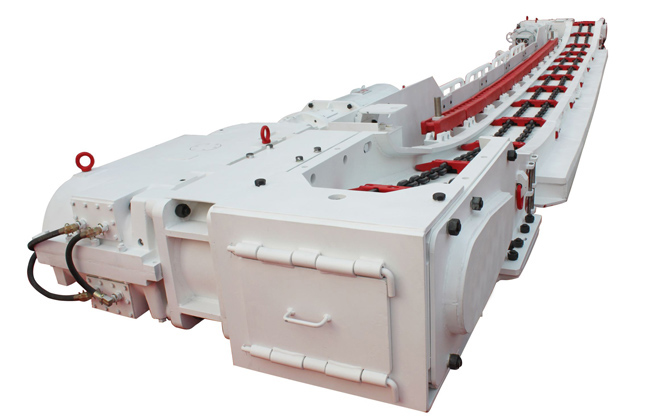

產品介紹

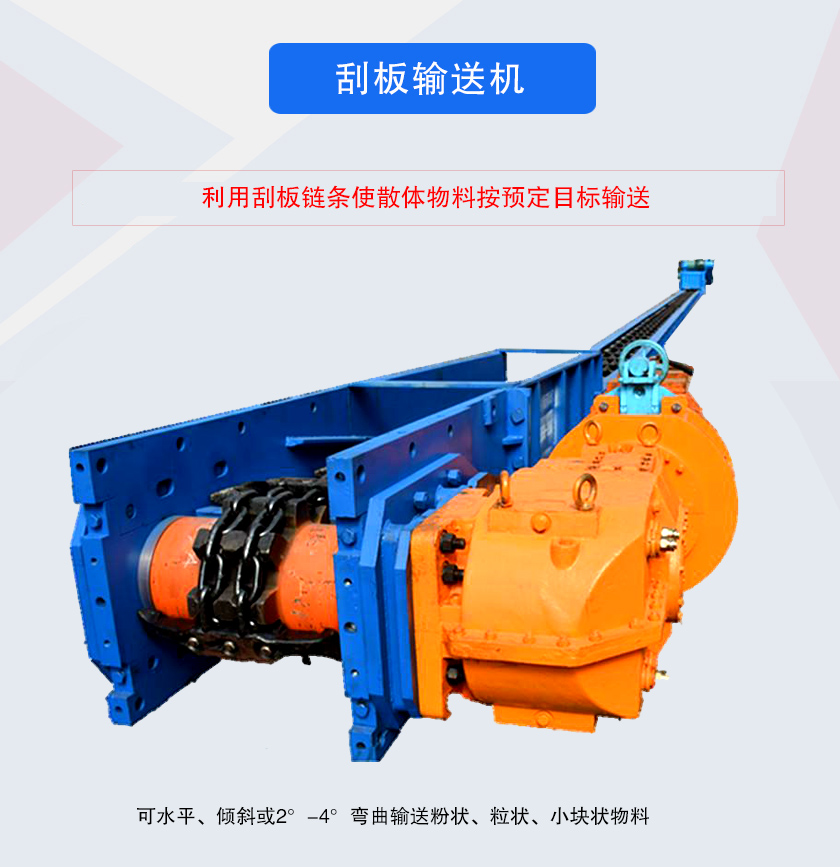

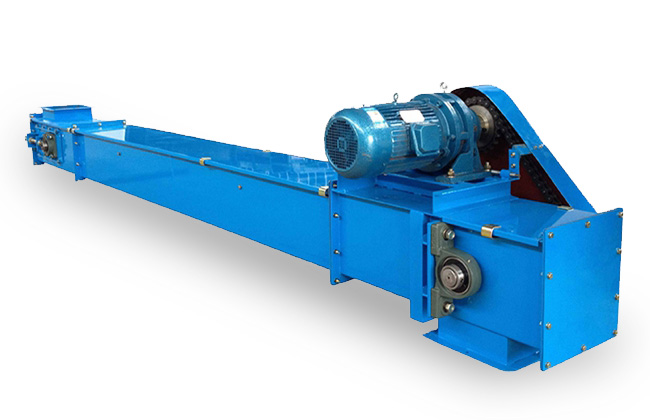

刮板輸送機是一種在封閉的矩形斷面殼體內借助運動著的刮板鏈條來輸送散狀物料的連續運輸設備，使用配備有規則間隔橫梁的連續驅動鏈回路。鏈條穿過一個通道或槽，防止被運輸?shù)牟牧蠌妮斔蜋C(jī)上掉下來，同時橫梁將它們拖到或"刮"到卸料點。刮板輸送機通常用于粗重的物料，例如原煤、鐵礦石、鑄造金屬零件和金屬?gòu)U料。該設計非常適合短距離、中等坡度甚至水下應用的較慢運輸速度。

刮板輸送機參數

系列型號	輸送量	設計長度	中部槽內寬	裝機功率	刮板鏈型式	溜槽結構型式
SGB420/30	60	80	400	30	邊雙鏈	扎制
SGB620/40T	150	100	600	40	邊雙鏈	扎制
SGB630/150C	250	150	602	2×75	邊雙鏈	扎制、整體鑄焊
630系列	450	150	590	2×（90-132）	單、邊雙、中雙	扎制、整體鑄焊
730系列	600	200	680	2×（90-200）	單、邊雙、中雙	扎制、整體鑄焊
764系列	700-1000	200	724	2×（132-315）	中雙鏈	整體鑄焊
830系列	1200	200	780	2×（250-315）	中雙鏈	整體鑄焊
880（800）系列	1500	250	800	2×（315-400）	中雙鏈	整體鑄焊
900系列	1800	250	900	2×（315-400）	中雙鏈	整體鑄焊
1000系列	2000	250	1000	2×（375-700）	中雙鏈	整體鑄焊
1000系列	2000	250	1000	2×（700-1000）	中雙鏈	整體鑄焊
1200系列	2500	300	1200	2×（375-700）	中雙鏈	整體鑄焊
1200系列	3500	350	1800	2×（700-1000）	中雙鏈	整體鑄焊

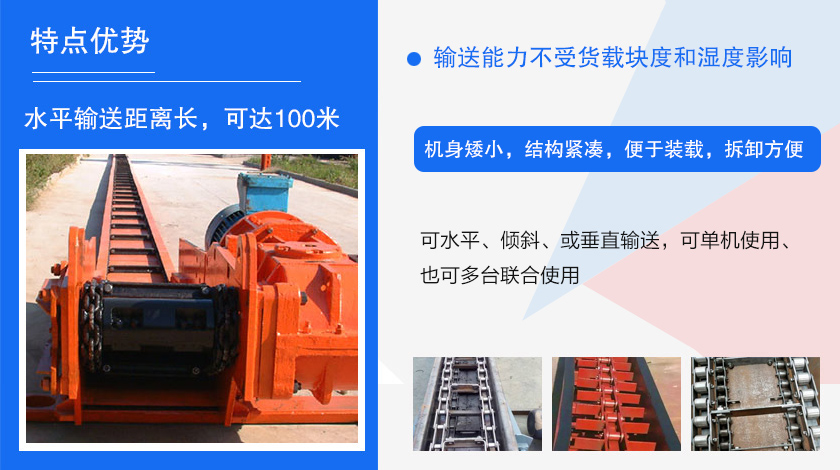

特點優勢

1、可水平或小傾角輸送粉末、顆粒及小塊狀物料，水平輸送距離長，可達100米；

2、結構堅實，能承受煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用；

3、可用于水平輸送，也可用于傾斜輸送。沿傾斜向上運輸時，煤層傾角不得超過25°，向下運輸時，傾角不得超過20°，當煤層傾角較大時，應安裝防滑裝置；

4、能多點進料和多點卸料，無需附加任何進料或卸料裝置

5、可反向運行，便于處理底鏈?zhǔn)鹿剩?/p>

6、機殼密封性好，可防止物料在輸送過程中的揚塵現象，減少對環境的污染。

7、當其尾部不設置機殼，并將刮板放入料堆時，可自行取料輸送。

刮板輸送機結構

刮板輸送機由傳動系統、機頭架、頭輪組件、刮板鏈、中間槽、放料閘門、機尾架、尾輪組件、拉緊裝置等。

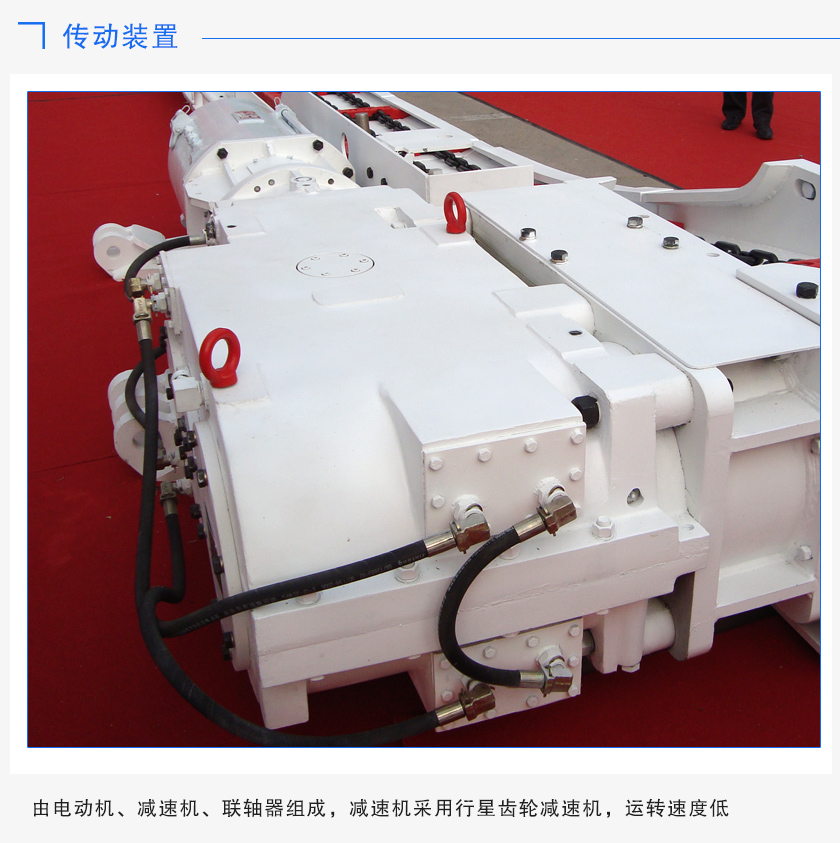

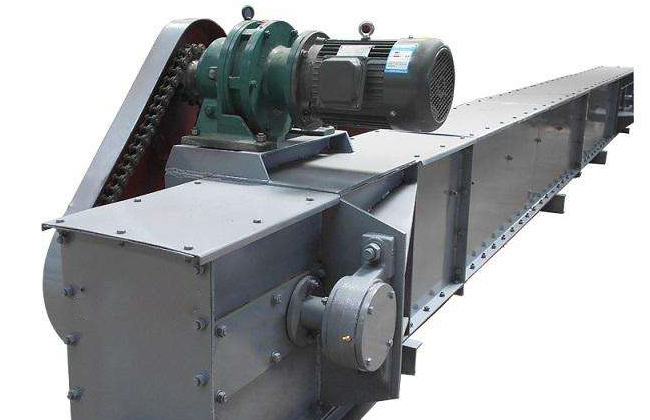

傳動系統由電動機、減速機、聯軸器組成，是刮板輸送機的動力部分。由于刮板輸送機運轉速度較低，減速機通常采用NGW型行星齒輪減速機。傳動系統的布置有兩種基本形式，也可以根據現場位置調整。為便于安裝，傳動裝置下設計有安裝電動機、減速機的底架。

機頭架的主要作用是支承頭輪組件。

頭輪組件由傳動軸、鏈輪、軸承及密封和潤滑系統組成。

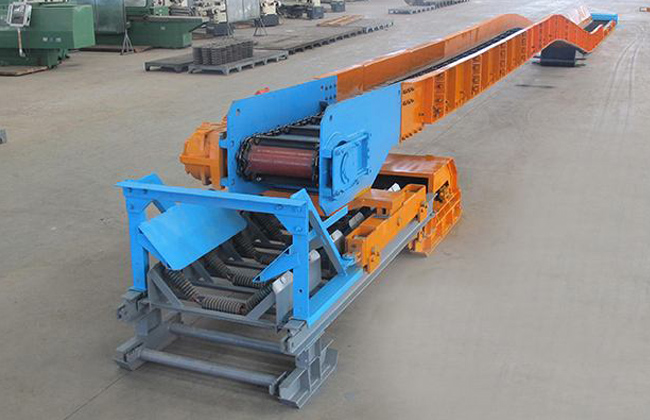

細節展示

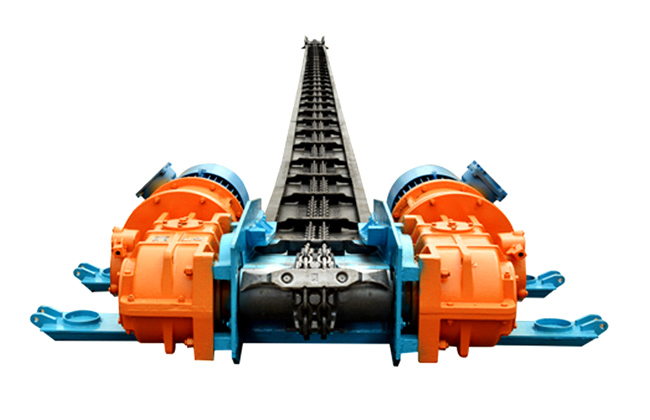

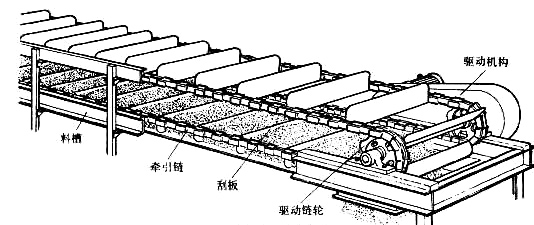

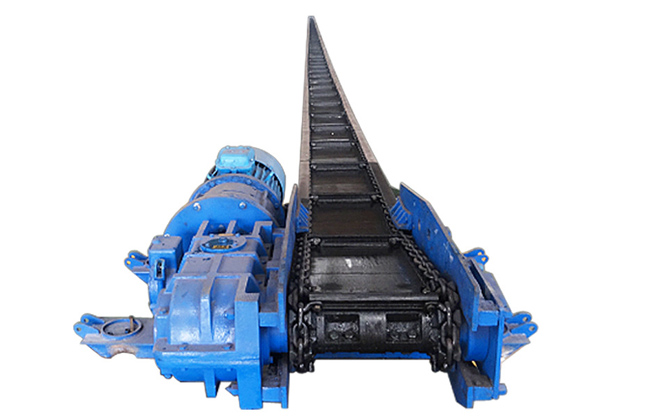

刮板輸送機主要由敞開料槽、牽引鏈、刮板、頭部驅動鏈輪和尾部張緊鏈輪等組成。

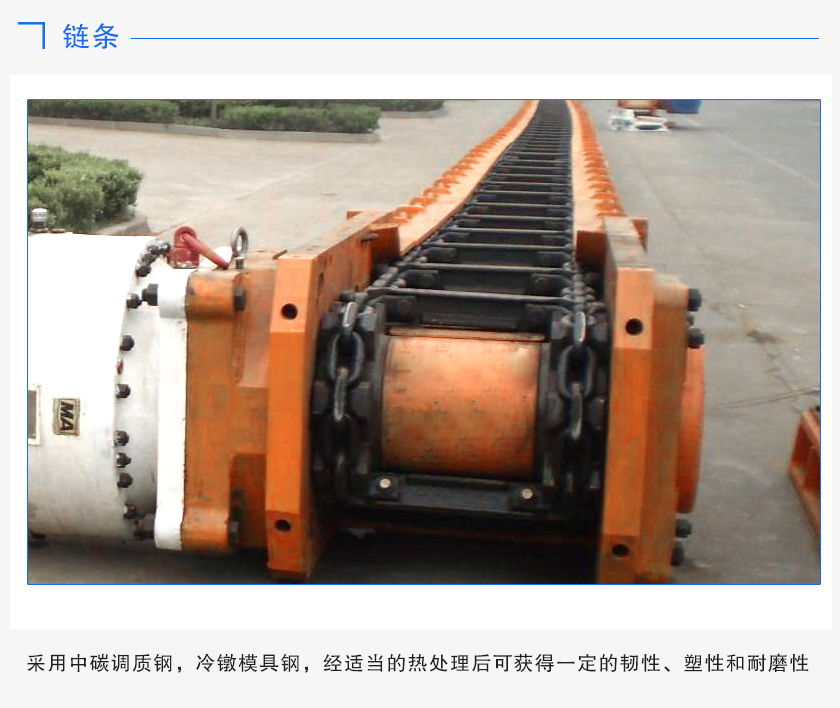

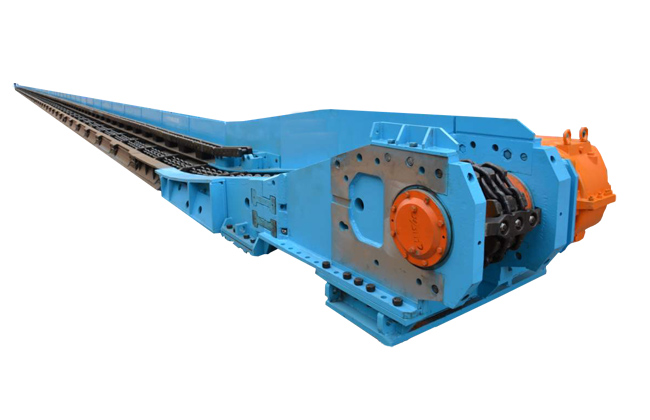

機頭部由機頭架、電動機、液力耦合器、減速器及鏈輪等件組成。中部由過渡槽、中部槽、鏈條和刮板等件組成。機尾部是供刮板鏈返回的裝置。

工作原理

刮板輸送機的工作原理

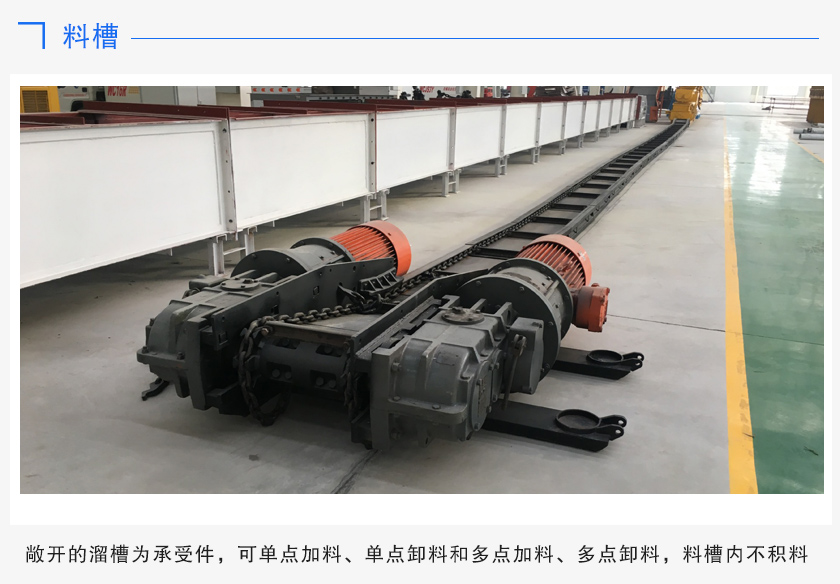

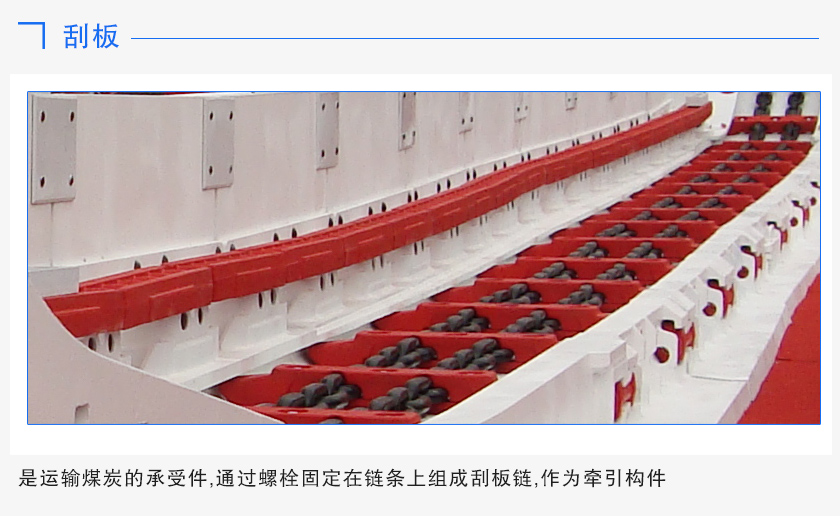

刮板輸送機將敞開的溜槽，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。

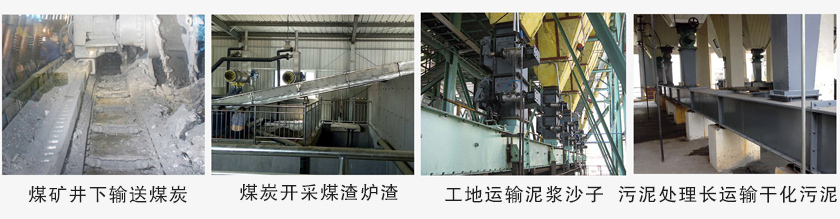

應用行業

刮板輸送機可以如煤粉、碎煤、水泥、粉煤灰、焦粉、焦粒、礦粉、化肥、糧食等粉末、顆粒及小塊狀物料，可以輸送150℃內的高溫物料，在煤炭行業、飼料廠、糧食加工廠使用很多。

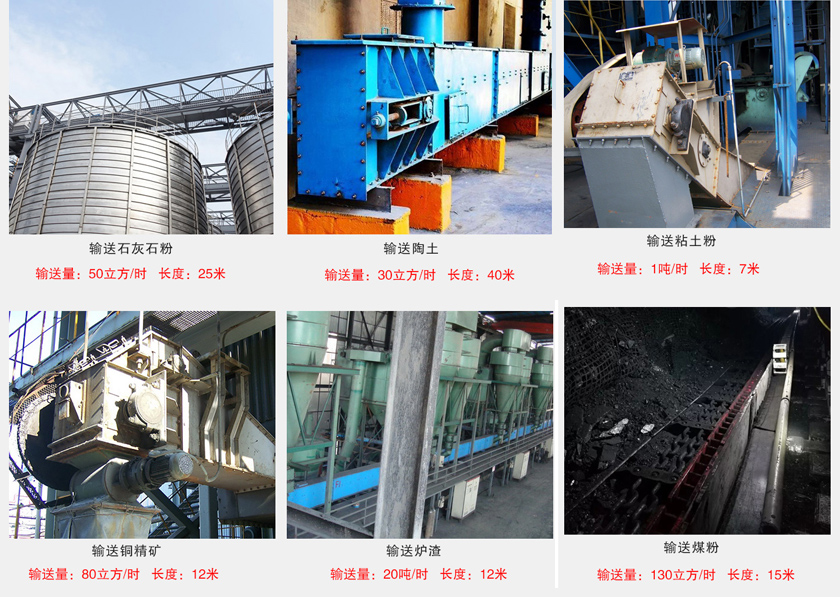

客戶案例

選型原則：

1、輸送機類型：一般機型適用物料溫度小于100℃；耐高溫刮板輸送機運送物料溫度能夠達到650-800℃。

2、型號規格：據工藝所要求的輸送量來確定刮板輸送機的型號規格，然后根據工藝設備的布置情況和輸送長度，合理選擇輸送機機槽的長度及組合。

3、刮板鏈條選型：結合物料種類確定合適的刮板鏈條型式，若是輸送粉狀物料的話，刮板輸送機中盡量不要選用滾子鏈。

注：無論是水平還是垂直輸送，當物料從進料口進人封閉的機槽后，在刮板推力、物料自身重力等外力作用下，散體物料形成足夠的內摩擦。

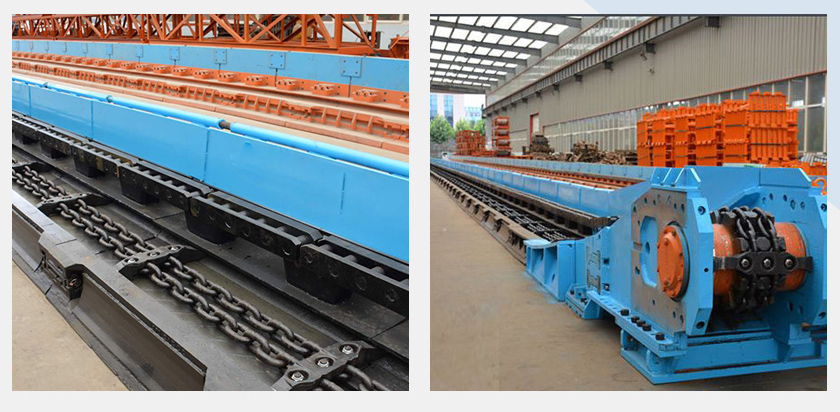

關于廠家

大漢刮板輸送機廠家支持帶料試機，設備組裝調試完畢后發貨，常規型號24小時內科發貨，定制型號7日內發貨，產品在30天內出現質量問題，我廠可免費為您退換。設備享受1年質保，可提供終身維護保養服務。
